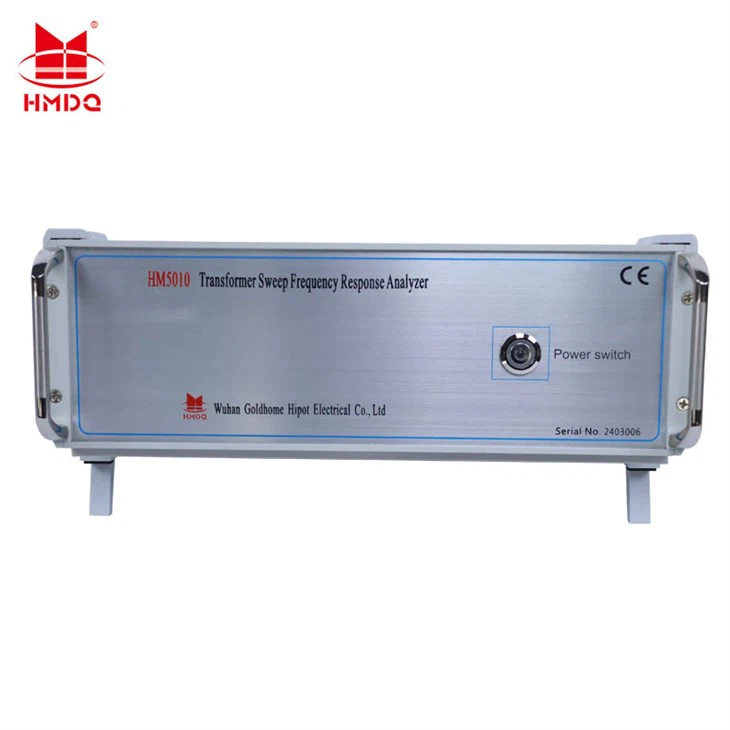

Transformator-Sweep-Frequenztest SFRA

Der Transformer Winding Deformation Tester besteht aus einem hochpräzisen Messsystem, das aus einem Laptop-Computer und einem Mikrocontroller besteht. Es zeichnet sich durch eine kompakte Struktur und einfache Bedienung aus und bietet umfassende Test- und Analysefunktionen. Benutzer können das Gerät anhand der Bedienungsanleitung oder nach einer kurzen Einweisung selbstständig bedienen.

Anfrage senden

Beschreibung

Technische Parameter

Produktübersicht und AnwendungSzenarien

Produktübersicht

Der Transformer Winding Deformation/Sweep Frequency Tester besteht aus einem hochpräzisen Messsystem, das aus einem Laptop-Computer und einem Mikrocontroller besteht. Es zeichnet sich durch eine kompakte Struktur und einfache Bedienung aus und bietet umfassende Test- und Analysefunktionen. Benutzer können das Gerät anhand der Bedienungsanleitung oder nach einer kurzen Einweisung selbstständig bedienen.

Funktionen und Vorteile

1. Die Datenerfassung und -steuerung nutzt einen hochintegrierten Hochgeschwindigkeits-Mikroprozessor.

2. Die Kommunikation zwischen Laptop und Instrument erfolgt über eine USB-Schnittstelle.

3. Die Kommunikation zwischen Laptop und Instrument kann über eine drahtlose Bluetooth-Schnittstelle oder eine drahtlose WiFi-Schnittstelle (optionales Zubehör) erfolgen.

Die kabellose WiFi-Schnittstelle ermöglicht zudem eine komfortable Nutzung auf Tablets und Smartphones.

4. Der Hardware-Kern nutzt DDS-spezifische digitale Hochgeschwindigkeits-Frequenz-Sweep-Technologie (USA). Durch Tests werden Wicklungsfehler wie Verzerrung, Ausbeulung, Verschiebung, Verkippung, Kurzschlussverformung zwischen Windungskreisen und Kontaktkurzschlüsse zwischen den Phasen -zu - genau diagnostiziert.

5. Hochgeschwindigkeits-Dual-{2}Kanal-16{4}-Bit-A/D-Abtastung (Stufenschaltereinstellungen vor Ort führen zu sichtbaren Änderungen der Wellenformkurve).

6. Per Software-einstellbare Signalausgangsamplitude mit maximaler Spitze ±10 V.

7. Der Computer analysiert automatisch die Testergebnisse und generiert elektronische Dokumente (Word-Format).

8. Duales Messsystem, das den linearen Sweep- und den segmentierten Sweep-Modus unterstützt und mit beiden vorherrschenden inländischen Messmethoden kompatibel ist.

9. Die Amplituden-Frequenzcharakteristik entspricht den nationalen technischen Spezifikationen für Amplituden-Frequenzcharakteristik-Tester.

10. Automatisiertes Testdatenanalysesystem.

Anwendbare Bedingungen

1. Lineare Sweep-Verteilung

Sweep-Messbereich: (10 Hz) bis (10 MHz) mit 40.000 Sweep-Punkten, Auflösungen von 0,25 kHz, 0,5 kHz und 1 kHz.

2. Segmentierte Sweep-Messverteilung

Sweep-Messbereich: (0,5 kHz) bis (1 MHz), 2000 Sweep-Punkte;

(0,5 kHz) bis (10 kHz)

(10 kHz) bis (100 kHz)

(100 kHz) bis (500 kHz)

(500 kHz) bis (1000 kHz)

Weitere Informationen

Kernausrüstung

SFRA-Analysator-Haupteinheit -1

Laptop mit SFRA-Software -1

Kommunikationskabel (USB/Ethernet) -1

Ausgangskoaxialkabel (Quelle) mit Krokodilklemmen -1

Eingangs-(Mess-)Koaxialkabel mit Krokodilklemmen -1

Hochleistungs-Krokodilklemmen (Ersatzteile) -4

Spezielles Erdungskabel (kurz, dick) -1

Sicherheit und wichtiges Zubehör

Lockout/Tagout (LOTO)-Kit -1 Satz

Tragbares Erdungs- und Kurzschluss--Schneidset -1 Satz

Spannungsprüfer/Megger -1

Kamera/Smartphone (für Verbindungsfotos) -1

Häufig gestellte Fragen zur Wartung

Q: Was ist der Zweck des SFRA-Tests?
A: Durch den Vergleich der einzigartigen „Fingerabdruck“-Reaktion einer Transformatorwicklung mit früheren Messungen oder ähnlichen Wicklungen erkennen sie interne mechanische Schäden oder Verformungen innerhalb der Wicklung, wie z. B. Knicken, Verschieben oder Lösen von Befestigungselementen.

Q: Steht der Transformator während der Prüfung unter Spannung?
A: Nein. Die Tests werden an Transformatoren durchgeführt, die vollständig stromlos, isoliert und ordnungsgemäß geerdet sind. Sicherheit steht bei uns an erster Stelle.

Q: Wie kann man feststellen, ob eine Wicklung deformiert ist?

A: Durch Vergleich. Vergleichen Sie die aktuellen Ergebnisse mit den folgenden:

Referenzwerte: Vorherige Testergebnisse desselben Transformators (beste Methode).

Schwesterwicklungen: Reaktion von einer anderen Phase desselben Transformators (z. B. Phase A gegenüber Phase B).

Erhebliche Abweichungen in der Kurve, insbesondere bei bestimmten Frequenzen, weisen auf ein Problem hin.

Q: Beeinflusst die Temperatur des Transformatoröls die Testergebnisse?

A: Ja, insbesondere bei niedrigeren Frequenzen (normalerweise unter 1–2 kHz). Die magnetischen Eigenschaften des Kerns variieren mit der Temperatur. Es empfiehlt sich, die Öltemperatur während des Tests aufzuzeichnen, insbesondere wenn die Ergebnisse mit Referenzwerten verglichen werden sollen, die bei unterschiedlichen Temperaturen gemessen wurden.

Q: Wie lange dauert der Test?

A:Für erfahrene Teams stellen die vorbereitenden Arbeiten (Isolierung und Erdung) den zeitaufwändigsten Teil dar. Die eigentliche Messung aller Wicklungen eines typischen Leistungstransformators dauert 30 bis 90 Minuten.
