AC/DC-Ölgefülltes Testtransformator-HiPot-Testsystem

Modell-Nr.: HM-YDJZ-50kvA/100kV/10kV

--Kapazität: 50 kVA

--Eingangsspannung: 400 V ± 10 %, 50/60 Hz, einphasig

--Ausgangsspannung: AC: 100 kV, DC 140 kV.

--Ausgangsspannung: AC: 10 kV

--Arbeitszeit: 30 Minuten ununterbrochenes Arbeiten.

--Impedanzspannung:<12%

--Erhöhung der Oberflächentemperatur: Arbeitszeit 30 Minuten, 50 kvA/100 kV, geregelt auf 80 Grad, 50 kvA/10 kV, geregelt auf 70 Grad

--Leerlaufstrom: < 4 %

--Ausgangsspannungswellenform: Sinuswelle, Netzfrequenz

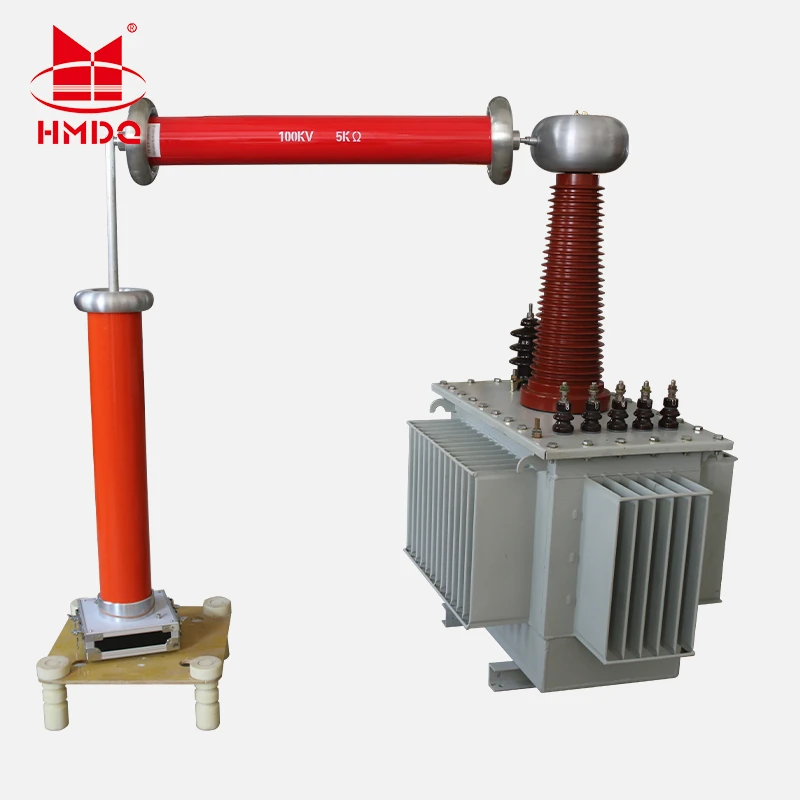

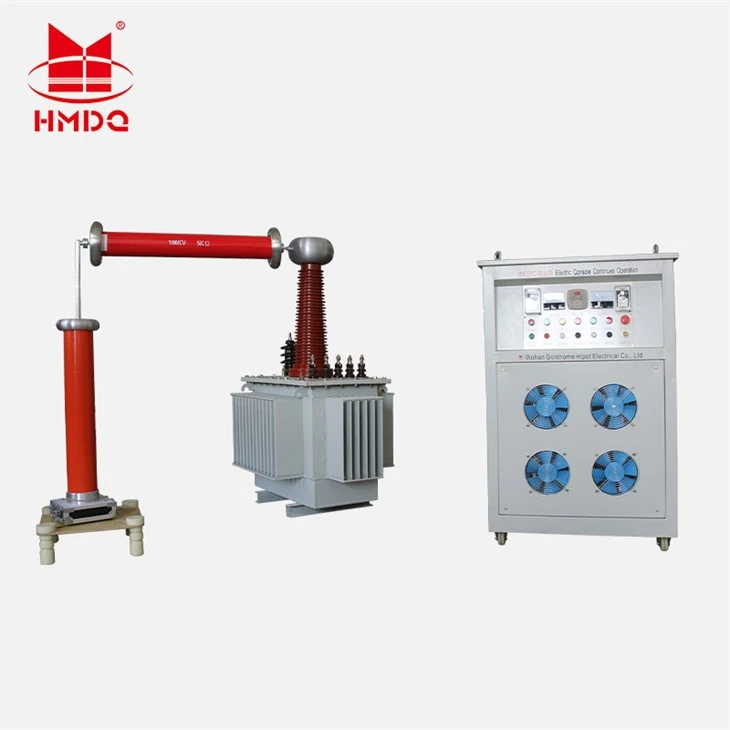

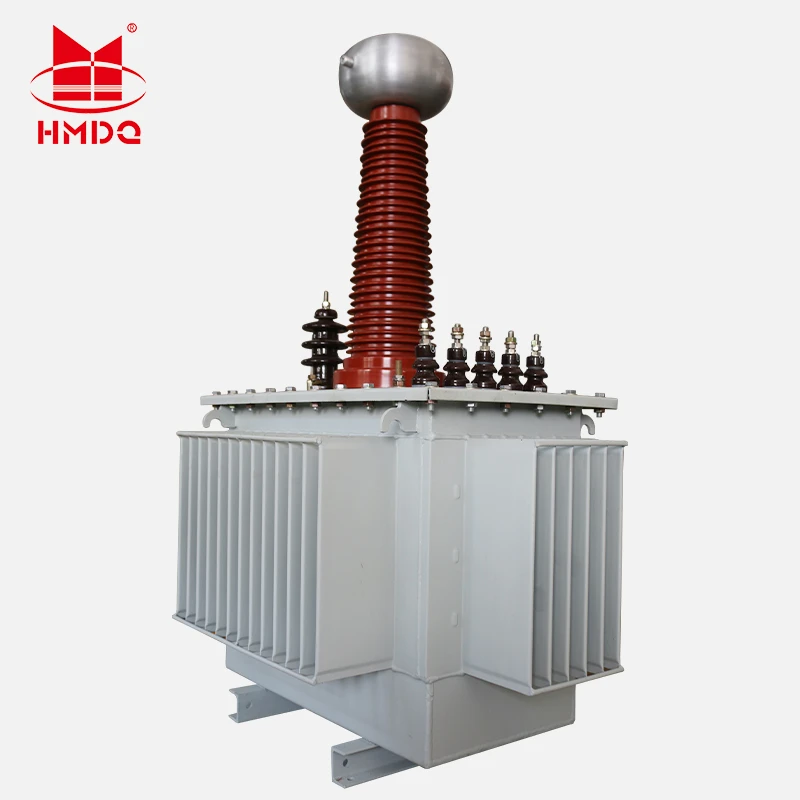

• Das HM-YDJZ-50-kVA/100-kV-AC/DC-Öl--Spannungsprüfsystem ist ein geteiltes AC/DC-Öl--Spannungsprüfsystem, das aus zwei Hauptkomponenten besteht: -einem Öl--Prüftransformator und einer elektrischen Steuerkonsole-sowie Zubehör wie einer Hochspannung- Teiler, Strombegrenzungswiderstände und Filterkondensatoren.
• Merkmale:
• AC/DC Dual-Modus: Einfach die Kurzschlusselektrode einstecken oder entfernen, um den Betriebsmodus zu wechseln und so mehrere Funktionen in einem Gerät zu bieten;
• Duale Betriebsmodi: Unterstützt das Hochfahren der elektrischen Spannung in Kombination mit manueller Feinabstimmung{1}für eine hohe Genauigkeit der Spannungsregelung;
• Umfassender Schutz: Überspannungs-, Überstrom- und Nullpunktschutz mit automatischer Spannungsreduzierung und akustischen/visuellen Alarmen im Fehlerfall;
• Integrierte-Timerfunktion zur Erfüllung der 1-Minuten-Standardzeitvorgabe für Spannungsfestigkeitstests;
• Vollständig ausgestattet mit Instrumenten und gepaart mit einem Hoch-Spannungsteiler, um Lesefehler, die durch kapazitiven Anstieg verursacht werden, präzise zu eliminieren.
