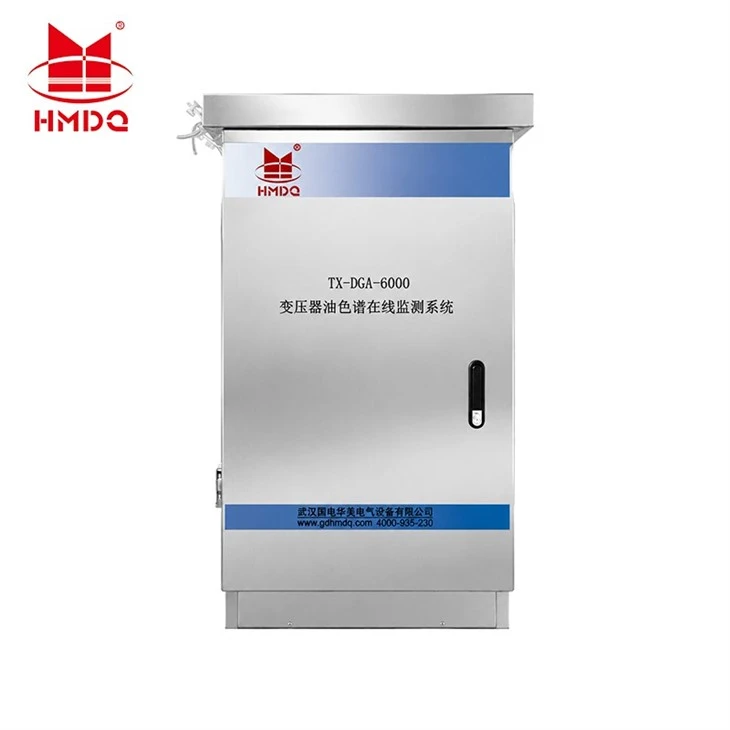

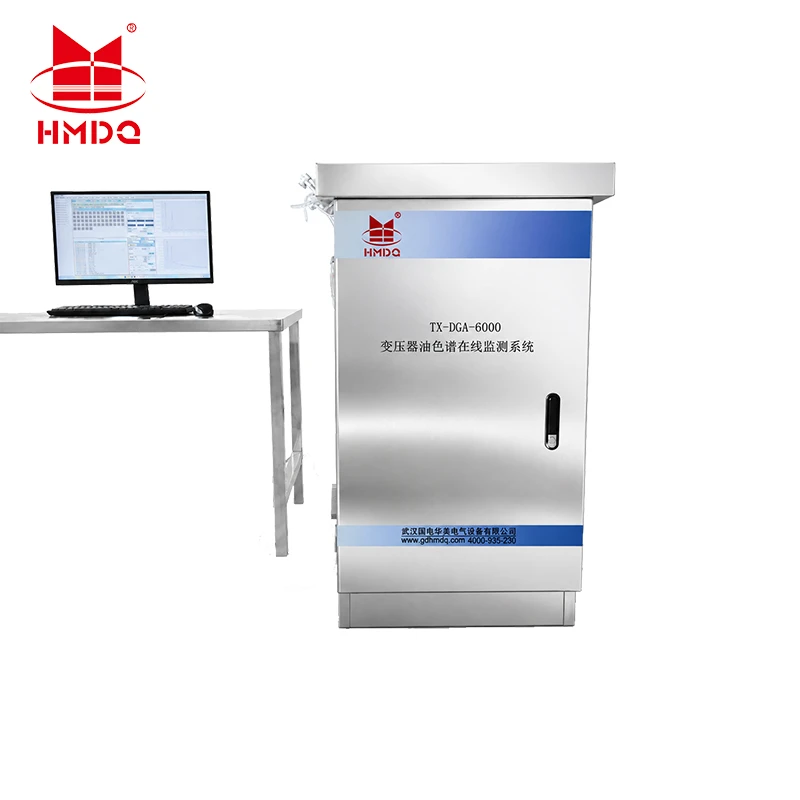

HM-DGA-6000 Online-Überwachungssystem für die Transformatorölchromatographie
Produktübersicht
HM-DGA-6000 Online-Überwachungssystem für in Transformatoröl gelöstes Gasist für die kontinuierliche Überwachung und Analyse gelöster Fehlergase in Transformatorenöl und anderen in Öl-eingetauchten Hochspannungsgeräten konzipiert. Es integriert automatische Probenahme, Gasextraktion, Trennung, Erkennung, Datenanalyse, automatische Ölrückführung und Echtzeit-Alarmfunktionen.
Das System misst kontinuierlich die Konzentration und Wachstumsrate der wichtigsten gelösten Gase und liefert zuverlässige Daten fürÜberwachung des Transformatorzustands und Früherkennung von Fehlern. Seine intelligenten Diagnosefunktionen helfen dabei, abnormale Betriebsbedingungen und potenzielle Isolations- oder Wärmefehler zu erkennen, unterstützen zeitnahe Wartungsentscheidungen und verbessern die Gerätezuverlässigkeit.
Mit automatisiertem Betrieb, hochpräziser -Gasanalyse, Datenfernkommunikation und intelligenter Fehlerdiagnose bietet dasHM-DGA-6000bietet eine zuverlässige Lösung fürOnline-DGA-Überwachung, Zustandsbewertung von Transformatoren und zustandsbasierte Wartungin Umspannwerken und anderen Hochspannungsanwendungen.
Produktmerkmale
- Online-Gasüberwachung:Misst H₂, CO, CO₂, CH₄, C₂H₄, C₂H₆, C₂H₂ und optional H₂O.
- Echtzeit-DGA-Analyse:Überwacht Gaskonzentrationen und Wachstumstrends im Transformatorenöl.
- Sichere Gastrennung:Verhindert eine Kontamination des Transformatoröls während der Analyse.
- Erkennung mit hoher-Empfindlichkeit:Ein spezieller Mikro-TCD verbessert die Erkennung von Kohlenwasserstoffgasen.
- Zuverlässige Messung:Hoch-Stabilitätserkennung mit einem Genauigkeitsfehler von ±20 %.
- Datenfernkommunikation:Unterstützt Standard-Netzwerkprotokolle für die Fernüberwachung.
- Datenerfassung mit hoher-Auflösung:24-Bit-ADC mit automatischer Kalibrierung.
- 10 Jahre Datenspeicherung:Bietet historische Daten, Berichte und Trenddiagramme.
- Große Anpassungsfähigkeit an die Umwelt:Geeignet für raue Temperatur-, Feuchtigkeits- und Höhenbedingungen.
- Starke EMV-Leistung:Erfüllt die Standards GB/T 17626 und IEC 61000.
- Mehrstufige Alarme:Bietet Echtzeitalarme mit Fernsignalübertragung.
Funktionsprinzip
Wenn dieHM-DGA-6000 Online-Monitor für gelöste Gase für TransformatorenölIst das Gerät in Betrieb, zirkuliert es zunächst mit der Ölprobenahmeeinheit das Öl, entfernt stehendes Öl aus den Verbindungsrohren und führt dann eine präzise digitale Ölmessung durch. Die Elutions- und Trennbaugruppe trennt die gelösten Gase schnell vom Öl, transportiert sie zur Dosierbaugruppe des Systems und injiziert die Probe. Angetrieben von der Einheit zur Erzeugung von Null{2}}-Luft wird das Probengas durch eine chromatographische Säule getrennt und gelangt in einen hochpräzisen Gasdetektor; Die Datenerfassungseinheit führt die Datenkonvertierung und -erfassung durch, während die Kernverarbeitungseinheit die erfassten Daten speichert, berechnet und analysiert. Die Daten werden dann über eine Ethernet-Schnittstelle oder direkt über ein Kommunikationsprotokoll auf einen Datenverarbeitungsserver hochgeladen; Alternativ kann es von der Backend-Überwachungs- und Frühwarnsoftware verarbeitet und auf Fehler analysiert werden.
Produktparameter
| Produktname | Analysator für gelöstes Gas für Transformatoröl |
| Produktmodell | HM-DGA-6000 |
| Betriebstemperatur |
-40 Grad -+70 Grad
|
| Relative Luftfeuchtigkeit | 5–95 % (keine Kondensation oder Eis) |
| Atmosphärendruck |
70 kPa-110 kPa
|
| Stromversorgung |
Wechselstrom 220 V ±10 %, 50 Hz
|
| Datenaufbewahrungsfrist |
Größer oder gleich 10 Jahre
|
| Extreme Lager- und Transporttemperaturen |
-40 Grad -＋ 80 Grad
|
| Schutzart des Gehäuses | Außeninstallation, IP56 |
| Abmessungen |
Breite 600 mm × Tiefe 600 mm × Höhe 1.150 mm |
| Gesamtgewicht |
125kg
|
| Überwachte Komponenten |
H₂, CO, CO₂, CH₄, C₂H₄, C₂H₆, C₂H₂, H₂O (optional) und andere Gaskomponenten sowie Spuren von Feuchtigkeit, relative Wachstumsrate und absolute Wachstumsrate; Die Überwachung von Spurenfeuchtigkeit im Öl ist optional |
| Analyse- und Diagnosefunktionen | Analysiert und diagnostiziert Überwachungsdaten mithilfe der modifizierten Drei-{0}}Verhältnis-Methode, der David-Dreiecks-Methode und der Würfeldiagramm-Methode und stellt Rohspektren bereit. |
| Mindestüberwachungsintervall | 60 Minuten; Benutzer-konfigurierbar; Der Standardwert beträgt 24 Stunden |
| Gas-Öl-Trennmethode | Zerstäubte Headspace-Entgasung |
| Trägergassystem | Vollautomatisches, wartungsfreies-Trägergassystem |
| Überwachte Gase | 1) H₂ 2 µL/L bis 2.000 µL/L 2) CO 25 µL/L bis 3.000 µL/L 3) CH₄ 0,5 µL/L bis 600 µL/L 4) C₂H₄ 0.2–600 µL/L 0.2 µL/L 5) C₂H₆ 0.2–600 µL/L 0.2 µL/L 6) C₂H₂ 0.2–600 µL/L 0.2 µL/L 7) CO₂ 25–15.000 µL/L 25 µL/L 8) H₂O (optional) 1–800 µL/L 9) Gesamtkohlenwasserstoffe 0,5–2.000 µL/L |
| Wiederholbarkeit der Messung (relative Standardabweichung). | Die Abweichung der Überwachungsergebnisse für dieselbe Ölprobe unter identischen Testbedingungen beträgt nicht mehr als ±5 % (mittlere Konzentration). |
| Immunität gegen elektrostatische Entladung | Stufe 4, ±8 kV bis ±15 kV |
| Immunität gegen elektrische schnelle transiente Bursts | Stufe 4, ±4 kV |
Immunität gegen Überspannungen |
Stufe 4, ±4 kV |
| Erdbebensicherheit | Sinusförmige seismische Wellen |
| Dauer |
Drei Zyklen, Sicherheitsfaktor 1,67
Horizontale Bodenbeschleunigung 0,4 g, vertikale Bodenbeschleunigung 0,2 g
Horizontale Bodenbeschleunigung: 0,25 g; vertikale Bodenbeschleunigung: 0,125 g
Horizontale Bodenbeschleunigung: 0,2 g; vertikale Bodenbeschleunigung: 0,1 g |
FAQ
F: Kann das System in rauen Umgebungen betrieben werden?
A: Ja. Das System ist für den Betrieb in Umgebungen mit Kälte, hohen{1}Temperaturen, hoher-Luftfeuchtigkeit und großen{3}}Höhen konzipiert.
F: Kann der HM-DGA-6000 eine Fehlerdiagnose durchführen?
A: Ja. Es unterstützt gängige DGA-Diagnosemethoden, einschließlich der Drei-Verhältnis-Methode, der David-Dreieck-Methode und der Würfeldiagramm-Methode.
F: Gehen Daten verloren?
A: Das System nutzt ein eingebettetes Prozessorsteuerungssystem, das mehrere Funktionen-einschließlich Elution und Trennung, Datenerfassung, chromatographische Analyse, Konzentrationsberechnung, Datenwarnungen und Gerätestatusüberwachung-in einer einzigen Einheit integriert und so sicherstellt, dass es nicht zu Datenverlusten kommt.
Häufig gestellte Fragen zu Produkten
F: Für welche Arten von Elektrogeräten ist der HM-DGA-6000 geeignet?
A: Es ist für alle ölgefüllten Hochspannungsgeräte geeignet, einschließlich ölgefüllter Leistungstransformatoren verschiedener Nennspannungen, Lichtbogenofentransformatoren, Reaktoren sowie ölgefüllter Strom- und Spannungstransformatoren.
F: Ist eine Hochdruck-Trägergasflasche erforderlich? Ist die Wartung mühsam?
A: Es ist standardmäßig mit einem hocheffizienten Lufterzeugungssystem der Klasse 0 mit einem zylinderfreien Design ausgestattet, sodass kein häufiger Austausch von Trägergasflaschen erforderlich ist.
F: Erfüllt das Gerät die Standards für Störfestigkeit, elektromagnetische Verträglichkeit, Blitzschutz und Erdbebensicherheit?
A: Die EMV-Konformität des Geräts entspricht den Standards GB/T 17626 und IEC 61000:
Immunität gegen elektrostatische Entladung: Stufe 4 (±8–±15 kV); Immunität gegen schnelle elektrische Transienten: Stufe 4 (±4 kV); Überspannungsimmunität: Stufe 4 (±4 kV). Es ist für einen stabilen Betrieb in Gebieten mit einer Erdbebenintensität von bis zu 9 auf der Mercalli-Skala ausgelegt und verfügt über die Schutzart IP56.
