Wuhan Goldhome Hipot Electrical Co., Ltd. ist einer der führenden Hersteller und Lieferanten von hochpräzisen 3-Phasen-Transformator-Windungsverhältnistestern von 0,9 bis 10000 in China. Mit reichlich Erfahrung bietet unsere Fabrik hochwertige, maßgeschneiderte Produkte aus China zu wettbewerbsfähigen Preisen. Gerne können Sie uns für ein Angebot kontaktieren.
Produktvideo
HM5001Z TTR-Tester Parameterbeschreibung Video
Beschreibung des HM5001 tTR
HM5001A Der Transformer Turns Ratio Tester ist ein innovatives Prüfgerät, das entwickelt wurde, um die Einschränkungen herkömmlicher Übersetzungsbrückenprüfmethoden zu überwinden. Ausgestattet mit einem großen hochauflösenden LCD-Display und angetrieben durch eine eingebaute-Lithiumbatterie bietet der Tester einen bequemen und effizienten Betrieb für-Anwendungen vor Ort.
Es wird hauptsächlich für die Prüfung des Übersetzungsverhältnisses und der Vektorgruppe von Transformatoren sowie für die Prüfung des Verhältnisses und der Polarität von Spannungs- und Stromwandlern verwendet. Mit hoher Prüfgeschwindigkeit und hoher Messgenauigkeit liefert das Gerät zuverlässige Prüfergebnisse für die Inbetriebnahme von Transformatoren und die Feldinspektion.
Funktionen von Transformer Turns Ratios
- Duales Stromversorgungsdesign für Feldtests
Unterstützt sowohl die Stromversorgung über wiederaufladbare Lithiumbatterien als auch die 220-V-Wechselstromversorgung. Eine einzige Ladung ermöglicht die kontinuierliche Prüfung von mehr als 100 Transformator-Windungsverhältnis- und Vektorgruppentests und verbessert so die Effizienz der Feldtests.
- Automatische Blindtestfunktion
Es bietet einen Blindtestmodus, der die Messung des Transformatorverhältnisses und der Vektorgruppe ohne vorherige Kenntnisse der Wicklungsverbindungskonfigurationen für Hochspannung und Niederspannung ermöglicht.
- Multifunktions-Verhältnis- und Polaritätsprüfung
Es unterstützt Windungsverhältnis- und Vektorgruppentests für konventionelle Transformatoren und Z--Typ-Transformatoren sowie Verhältnis- und Polaritätstests von PT und CT und erweitert so die Anwendungsflexibilität.
- Hoher Messbereich und Genauigkeit
Es bietet einen großen Verhältnismessbereich bis zu10,000:1mit Genauigkeit bis zu0.3%, wodurch zuverlässige Testergebnisse für verschiedene Transformatoranwendungen gewährleistet werden.
- Umfassendes Schutzsystem
Es ist mit einem Verpolungsschutz und einem Kurzschlussschutz am Ausgang ausgestattet, um die Betriebssicherheit und Gerätezuverlässigkeit zu erhöhen.
- Großes industrielles Farb-LCD-Display
Es ist mit einem ausgestattet5,6-Zoll-Industrie-LCD-Bildschirm mit hoher Helligkeit, was auch bei starker Sonneneinstrahlung für klare Sicht sorgt.
- Eingebauter-Thermodrucker und Datenspeicher
Es verfügt über einen Thermodrucker zum bequemen Ausdrucken von Berichten-vor Ort sowie über internen Speicher und USB-Speicherunterstützung für eine einfache Verwaltung der Testdaten.
hM5001 TTR-Parameter
| Artikel | Technische Beschreibung |
|---|---|
| Messbereich des Transformatorverhältnisses | Unterstützt ein breites Spektrum an Verhältnistests von0,9 bis 10.000, geeignet für verschiedene Anwendungen zur Messung des Wandlerverhältnisses. |
| Messgenauigkeit | Bietet hochpräzise Ergebnisse mit einer Genauigkeit von±(0,1 % Messwert + 2 Stellen)für Verhältnisse bis 500,±(0,2 % Messwert + 2 Stellen)für Verhältnisse zwischen 500 und 3000 und±(0,3 % Messwert + 2 Stellen)für Verhältnisse über 3000. |
| Tragbare Instrumentengröße | Kompaktes Design mit Abmessungen von325 × 225 × 125 mm, optimiert für den Transport und-Tests vor Ort. |
| Batterieladespannung | Ausgestattet mit einem8,4-V-Akkusystemfür den mobilen Betrieb. |
| Nettogewicht | Leichte Struktur mit einem Gesamtgewicht von ca3,8 kg, praktisch für Außendiensttechniker. |
| Ladestrom | Maximaler Ladestrom:Kleiner oder gleich 2A. |
| Akkuladezeit | Das vollständige Aufladen erfordert ca3 Stunden. |
| Kontinuierliche Betriebszeit | Bietet mehr als8 Stunden Dauerbetriebnach einer vollständigen Aufladung. |

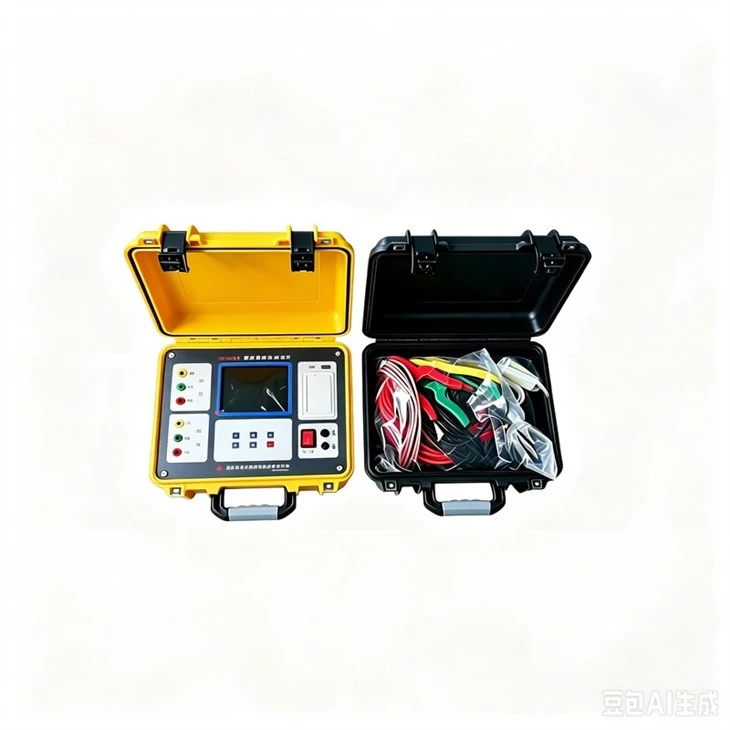

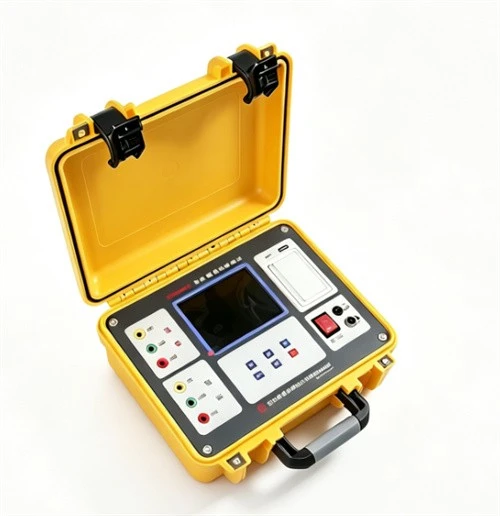

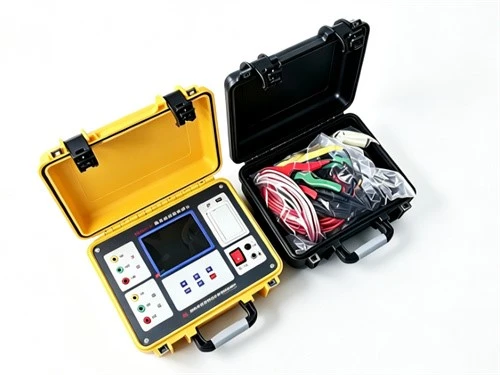

hM5001 TTR-Foto
FAQ
F: Warum eignet sich ein mit Lithiumbatterien betriebener Transformatorverhältnistester besser für Feldtests?
A: Der mit Lithiumbatterien betriebene Transformator-Windungsverhältnistester eliminiert die Einschränkung fester Stromquellen während der Feldinspektion.
F: Warum ist ein Verhältnismessbereich von 10.000 für die Transformatorprüfung wichtig?
A: Ein großer Messbereich von bis zu 10.000:1 ermöglicht es dem Tester, verschiedene Transformatoranwendungen abzudecken, von herkömmlichen Leistungstransformatoren bis hin zu Spezialtransformatoren und Instrumententransformatoren, wodurch die Vielseitigkeit der Ausrüstung erhöht wird.
