Hallo zusammen, hier ist Jake von AB Electrical Testing Instruments, und heute beschäftigen wir uns mit einer Frage, die in unserer Branche immer wieder auftaucht: Kann ein 3-Phasen-TTR-Transformator-Windungsverhältnis-Tester (Turns Ratio) tatsächlich in Hochspannungsumgebungen mithalten? Wenn Sie sich mit der Wartung von Stromnetzen, Umspannwerken oder Industrietransformatoren befassen, haben Sie auf jeden Fall darüber nachgedacht – denn Hochspannungsbereiche sind keine durchschnittliche Werkstatt. Wir sprechen von 11 kV, 33 kV, sogar 132 kV und mehr, wobei jedes Gerät zuverlässig, sicher und genau genug sein muss, um den Betrieb aufrechtzuerhalten (und den Stress eines ungeplanten Ausfalls zu vermeiden). Lassen Sie uns das aufschlüsseln, kein spießiger technischer Fachjargon, der Ihre Augen glasig machen lässt.
Lassen Sie uns zunächst kurz auf den gleichen Stand bringen, was ein 3-Phasen-TTR-Tester tut. Es prüft das Windungsverhältnis zwischen der Primär- und Sekundärwicklung eines Transformators, oder? Das ist entscheidend, denn ein schwankendes Verhältnis bedeutet, dass der Transformator außerhalb seiner Auslegungsspezifikationen arbeitet, was zu Überhitzung, Isolationsschäden oder sogar einem katastrophalen Ausfall führen kann. Hochspannungstransformatoren sind die Arbeitspferde des Netzes – sie erhöhen die Spannung für die Übertragung über große Entfernungen und senken sie dann für den gewerblichen und privaten Gebrauch. Wenn ihr TTR ausgeschaltet ist, sinkt die Qualität der Stromversorgung, und Sie sehen Zehntausende (vielleicht Millionen) Ausfallzeiten. Die Frage ist also nicht nur „Kann es verwendet werden“, sondern „Kann es korrekt verwendet werden, ohne dass es in dieser Hochspannungsumgebung zu Problemen kommt?“
Beginnen wir mit der größten Hürde in Hochspannungsumgebungen: elektrische Isolierung und Sicherheit. Diese Räume sind mit Hochspannung überflutet, daher müssen alle mitgebrachten Testgeräte für diese Anforderungen ausgelegt sein und dürfen nicht nur an eine Steckdose angeschlossen sein. Gute 3-Phasen-TTR-Tester (wie die, die wir bei AB entwickeln) verfügen über eine integrierte Isolierung, die die Teststromkreise von der Hochspannungsseite des Transformators isoliert. Das heißt, wenn Sie die Leitungen an die Klemmen eines 132-kV-Transformators anschließen, leitet der Tester selbst diese Hochspannung nicht zurück an Ihren Laptop oder den Techniker, der ihn bedient. Moment, aber ist das genug? Einige günstige TTR-Tester der Einstiegsklasse sparen bei der Isolierung Abstriche, sodass sie nur für den Niederspannungsgebrauch in Innenräumen ausgelegt sind – Sie würden niemals einen in ein Umspannwerk schleppen, um einen Hochspannungstransformator zu testen. Die von uns gelieferten hochwertigen 3-Phasen-TTR-Modelle sind jedoch für CAT IV- oder sogar CAT V-Umgebungen ausgelegt und speziell für Hochspannungsarbeiten im Freien oder in Umspannwerken konzipiert. Das ist nicht nur eine Zahl; CAT V bedeutet, dass sie transiente Überspannungen durch Schaltvorgänge oder Blitzeinschläge bewältigen können, ohne dass die Schaltkreise kaputt gehen, was in Hochspannungsräumen nicht verhandelbar ist.
Als nächstes: Genauigkeit. Wenn Sie einen 3-Phasen-Transformator testen, muss das Verhältnis über alle drei Phasen hinweg präzise sein – selbst eine Abweichung von 0,5 % zwischen den Phasen ist ein Warnsignal. Aber in Hochspannungsumgebungen gibt es elektrisches Umgebungsrauschen. Denken Sie darüber nach: Das Umspannwerk ist voller anderer Geräte, die vor sich hin summen und elektromagnetische Störungen (EMI) erzeugen, die die Testergebnisse beeinträchtigen können. Ein Low-End-TTR-Tester erhält hier Mülldaten, da er nicht über eine ordnungsgemäße Rauschfilterung verfügt. Unsere 3-Phasen-TTR-Tester verwenden differenzielle Signalverarbeitung und abgeschirmte Messleitungen, um dieses Rauschen zu unterdrücken, sodass Sie selbst in einer 132-kV-Umspannstation in Sekundenschnelle zuverlässige, wiederholbare Messwerte erhalten. Wir haben Kunden diese Einheiten nebeneinander mit alten TTR-Geräten in einem 220-kV-Umspannwerk testen lassen und dabei eine Phasendiskrepanz von 0,3 % festgestellt, die die alten Geräte übersehen hatten – etwas, das zu unsymmetrischer Last und Überhitzung im Transformator geführt hätte. Das ist der eigentliche Vorteil: Der Tester funktioniert nicht nur in Hochspannungsräumen, er funktioniert auch gut genug, um tatsächlich Probleme zu verhindern.
Moment, aber wie sieht es mit Testprotokollen speziell für Hochspannungstransformatoren aus? Die meisten Hochspannungstransformatoren sind in Öl getaucht, oder? Sie sind groß, sperrig und werden oft in abgelegenen Umspannwerken installiert, wo die Stromquellen möglicherweise begrenzt sind. Unsere 3-Phasen-TTR-Tester sind tragbar – sie werden mit wiederaufladbaren Lithium-Ionen-Batterien betrieben, die mehr als 8 Stunden halten, sodass Sie keinen Generator zum Einsatzort schleppen müssen. Das ist von entscheidender Bedeutung, da viele abgelegene Umspannwerksstandorte nicht über eine leicht zugängliche Wechselstromversorgung verfügen. Darüber hinaus können sie sowohl Aufwärts- als auch Abwärtstransformatoren testen, was genau das ist, was man in Hochspannungsübertragungsnetzen findet. Aber Moment, der TTR-Test ist nur ein Teil einer vollständigen Überprüfung des Transformatorzustands, oder? Sie möchten sich nicht nur auf das Übersetzungsverhältnis beschränken. Aus diesem Grund finden Sie in unserem Katalog weitere Werkzeuge, die sich perfekt mit 3-Phasen-TTR-Testern für die Wartung von Hochspannungstransformatoren kombinieren lassen. Mit dem Transformer Short Circuit Impedance Measurement Tester können Sie beispielsweise die Wicklungsverformung überprüfen, einen weiteren kritischen Fehler in Hochspannungstransformatoren, der nach einem Kurzschluss auftreten kann. Wir haben auch den Transformer Dielectric Loss Tester zur Messung der Isolationsqualität, was sehr wichtig ist, da Hochspannung die Isolation schnell altern lässt. Wenn Sie eine vollständige Prüfung eines Hochspannungsnetztransformators durchführen, bedeutet die Anschaffung eines TTR-Testers und dieser anderen Tools, dass Sie alle Grundlagen abdecken.
Aber Moment, hier gibt es Vorbehalte. Sie können nicht einfach mit einem alten 3-Phasen-TTR-Tester zu einem Hochspannungstransformator gehen und damit ungeschoren davonkommen. Zunächst müssen Sie sicherstellen, dass der Spannungsbereich des Testers mit der Nennspannung des Transformators übereinstimmt. Ein Tester mit einer Nennspannung von bis zu 50 kV funktioniert nicht an einem 132-kV-Transformator – so einfach ist das. Zweitens müssen Sie die Lockout/Tagout-Verfahren (LOTO) befolgen, auch wenn der Tester über eine eingebaute Isolierung verfügt. Arbeiten unter Hochspannung sind immer gefährlich, daher ist der Tester ein Werkzeug und kein Ersatz für ordnungsgemäße Sicherheitsprotokolle. Drittens müssen Sie den Tester regelmäßig kalibrieren. In Hochspannungsumgebungen können Temperaturschwankungen (Umspannwerke im Freien werden im Sommer sehr heiß und im Winter gefrieren) die Kalibrierung beeinflussen. Daher ist eine jährliche (oder sogar halbjährliche) Kalibrierung nicht verhandelbar, um genaue Messwerte zu gewährleisten. Wir bieten Kalibrierungsdienste für alle unsere Tester an, sodass Sie das nicht selbst herausfinden müssen.
Eine weitere häufig gestellte Frage: Können stromführende Transformatoren mit einem 3-Phasen-TTR-Tester in Hochspannungsumgebungen getestet werden? Moment, die meisten TTR-Tests werden an stromlosen Transformatoren durchgeführt, oder? Denn das Testen von stromführenden Transformatoren ist viel gefährlicher und es ist aufgrund der aktiven Spannung schwieriger, genaue Messwerte zu erhalten. Es gibt jedoch einige fortschrittliche TTR-Tester (einschließlich unserer Modelle), die Live-TTR-Tests bei niedrigen Strömen durchführen können, was für schnelle Überprüfungen unter Spannung stehender Hochspannungstransformatoren nützlich ist, ohne diese abzuschalten. Das ist ein großer Vorteil für Netzbetreiber, denn jede Minute, in der ein Transformator ausgeschaltet ist, führt zu Umsatzeinbußen. Mit unserer Live-TTR-Testfunktion können Sie ohne Unterbrechung des Betriebs einen Verhältniswert ermitteln, sofern Sie die Sicherheitsrichtlinien befolgen. Ein Energieversorger in Texas nutzte diese Funktion während der Spitzennachfrage im Sommer und vermied so einen geplanten Ausfall, der ihn über 100.000 US-Dollar an Umsatzeinbußen gekostet hätte. Das ist der reale Wert, der die Investition in einen guten 3-Phasen-TTR-Tester sogar für Hochspannungsarbeiten lohnenswert macht.
Warten Sie, sprechen wir über den langfristigen Einsatz in rauen Hochspannungsumgebungen. Umspannwerke sind staubig, feucht und der Witterung ausgesetzt – daher muss die Testausrüstung langlebig sein. Unsere 3-Phasen-TTR-Tester sind IP65-zertifiziert, d. h. sie sind staubdicht und können auch mit Wasser besprüht werden, was ideal für Umspannwerke im Freien ist. Wir haben Geräte an Bergbaubetriebe (die über Hochspannungstransformatoren für ihre Verarbeitungsanlagen verfügen) und Windparks geschickt, wo Staub und Wind ein ständiges Problem darstellen, und sie funktionieren auch nach Jahren des Einsatzes noch einwandfrei. Vergleichen Sie das mit billigen Testern, die nach einem Monat in einer staubigen Umgebung nicht mehr richtig funktionieren – unsere Geräte sind für diesen Job gebaut.
Lassen Sie uns nun einen Mythos ansprechen, den ich ständig höre: „Ich brauche einen riesigen, sperrigen Labortester, um in Hochspannungsräumen zu arbeiten.“ Das stimmt einfach nicht mehr. Moderne 3-Phasen-TTR-Tester sind kompakt genug, um in einen Werkzeugrucksack zu passen, und verfügen über einen Farb-Touchscreen, der auch mit Arbeitshandschuhen einfach zu bedienen ist. Sie benötigen keinen Abschluss in Elektrotechnik, um sie zu bedienen – unser technisches Support-Team bietet Vor-Ort-Schulungen für alle Kunden an, sodass selbst Techniker mit 5 Jahren Erfahrung in einem Umspannwerk in 30 Minuten die Verwendung des Testers erlernen können. Das ist wichtig, denn vor Ort hat man keine Zeit, ein 100-seitiges Handbuch zu lesen.

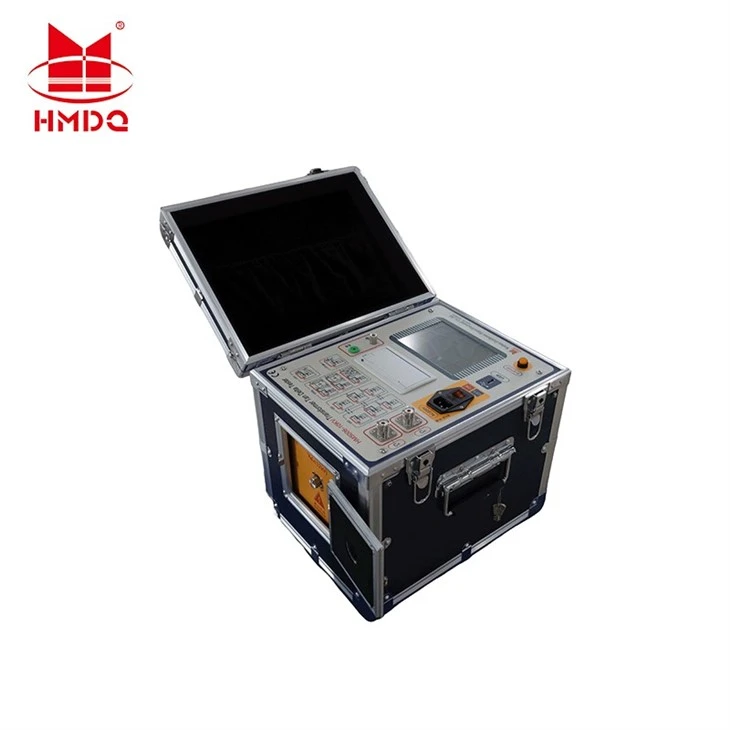

Wie wäre es mit der Kombination mit anderen Prüfgeräten für Hochspannungsarbeiten? Nehmen wir an, Sie führen eine vollständige Zustandsbewertung eines 220-kV-Transformators durch. Sie würden zuerst einen TTR-Test durchführen, um das Wicklungsverhältnis zu überprüfen, dann etwas wie das Kurzschlussimpedanz-Testgerät, das wir führen, verwenden, um die Wicklungsverformung zu überprüfen, und den vollautomatischen dielektrischen Verlusttester, um den Isolationszustand zu überprüfen. Diese arbeiten alle mit unseren 3-Phasen-TTR-Testern zusammen, um Ihnen ein vollständiges Bild des Zustands des Transformators zu liefern, der für Hochspannungsanlagen, deren Austausch Millionen kostet, von entscheidender Bedeutung ist. Es ist, als würde man zum Arzt gehen – man bekommt nicht nur einen Test, sondern ein Gremium, das sicherstellt, dass alles funktioniert. Das Gleiche gilt für Hochspannungstransformatoren.
Lassen Sie uns nun auf einige reale Daten eingehen, um dies zu untermauern. Wir haben kürzlich eine Studie mit einer regionalen Energiegenossenschaft durchgeführt, die im pazifischen Nordwesten mehr als 150 Hochspannungstransformatoren betreibt. Sie verwendeten alte TTR-Tester, die nur für bis zu 34,5 kV ausgelegt waren. Als sie also auf unsere 3-Phasen-TTR-Tester (ausgelegt für bis zu 230 kV) umstiegen, konnten sie die Testzeit pro Transformator um 92 % verkürzen und innerhalb von 12 Monaten vier versteckte Fehler in ihrer Hochspannungsflotte feststellen. Diese Fehler hätten zu ungeplanten Ausfällen geführt, von denen insgesamt mehr als 10.000 Kunden betroffen gewesen wären. Das ist nicht nur ein Gewinn für die Ausrüstung, sondern auch für die Zuverlässigkeit und das Vertrauen der Kunden.
Aber warten Sie, es gibt immer noch Grenzen. Wenn Sie mit Ultrahochspannungstransformatoren (UHV) wie 500 kV und mehr arbeiten, müssen Sie möglicherweise einen speziellen TTR-Tester verwenden, der für diesen Spannungsbereich ausgelegt ist, aber selbst unsere standardmäßigen dreiphasigen Hochspannungs-TTR-Modelle funktionieren perfekt für 99 % der heute verwendeten Hochspannungstransformatoren (11 kV bis 230 kV). Für UHV-Anwendungen können wir Ihnen auch dabei helfen, die richtige maßgeschneiderte Ausrüstung zu finden, sodass es nicht so ist, dass wir nur eine Einheitsgröße haben, die für alle passt.
Kehren wir nun zur ursprünglichen Frage zurück: Kann ein 3-Phasen-TTR-Transformator-Windungsverhältnistester in Hochspannungsumgebungen verwendet werden? Die kurze Antwort lautet: Ja – aber nur, wenn Sie den richtigen Tester auswählen, Sicherheitsprotokolle befolgen und ihn richtig verwenden. Die alten, billigen Geräte, die in einem dünnen Plastikgehäuse geliefert werden? Nein, diese sind für Niederspannungswerkstätten. Die robusten, isolierten, geräuschgefilterten, tragbaren Geräte, die wir bei AB herstellen? Absolut – sie sind genau für diesen Zweck gebaut.
Wenn Sie ein Umspannwerkstechniker, ein Wartungsmanager für einen Netzbetreiber oder ein Industrieanlagenmanager mit Hochspannungstransformatoren sind, müssen Sie sich nicht mit Geräten zufrieden geben, die „die meiste Zeit“ funktionieren. Unsere 3-Phasen-TTR-Tester werden strengen Tests in Hochspannungsumgebungen unterzogen und mit anderen wichtigen Werkzeugen wie dem Transformer Material Analyzer zur Überprüfung der Kernmaterialqualität und den zuvor erwähnten Werkzeugen kombiniert, um sicherzustellen, dass Sie möglichst genaue Messwerte erhalten. Darüber hinaus bieten wir flexible Finanzierungsmöglichkeiten, sodass Sie für die Aufrüstung Ihrer Testausrüstung keine große Summe im Voraus zahlen müssen.
Wenn Sie bereit sind, über die Modernisierung Ihrer Prüfausrüstung für Hochspannungstransformatoren zu sprechen, wenden Sie sich hier an unser Team. Wir sind hier, um alle Ihre Fragen zu beantworten, unabhängig davon, ob Sie einen 33-kV-Verteilungstransformator oder eine 220-kV-Übertragungseinheit prüfen. Warten Sie nicht, bis ein Fehler auftritt, um dann zu erkennen, dass Ihre Testausrüstung der Aufgabe nicht gewachsen ist.
Referenzen
- IEEE Std C57.12.90-2015, „Standardtestcode für flüssigkeitsgefüllte Verteilungs-, Leistungs- und Regeltransformatoren“
- Richtlinien des National Electrical Safety Board (NESB) für Prüfgeräte für Hochspannungs-Umspannwerke
- Interner Testbericht von AB Electrical Testing Instruments: Leistung des 3-Phasen-TTR-Testers in 132-kV-Umspannwerksumgebungen (2023)
- Power Grid Maintenance Association (PGMA) „2022 Best Practices für die Zustandsüberwachung von Transformatoren“
