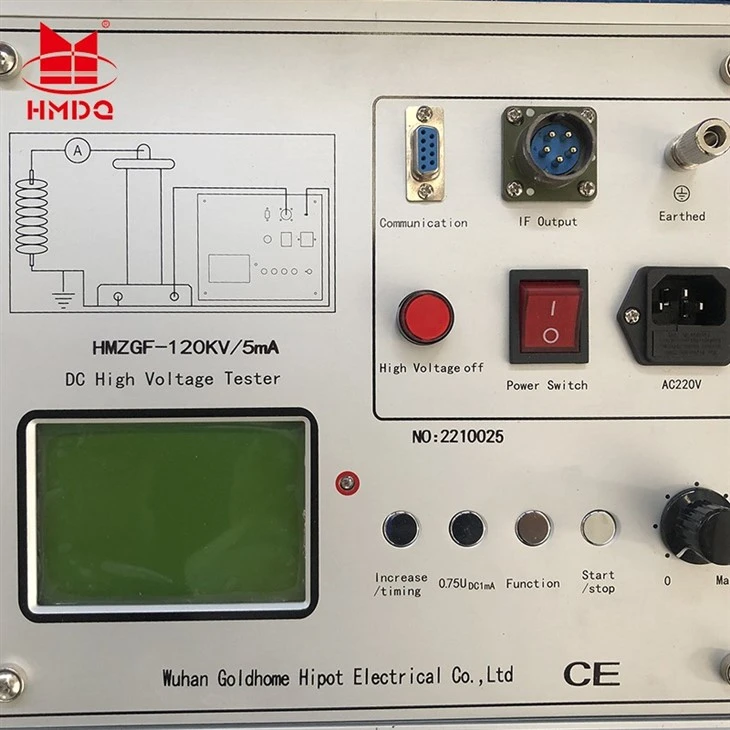

DC-Hipot-Generator

Der 150-kV-5-mA-Gleichstrom-Hochspannungsgenerator der HMZGF-Serie ist in erster Linie für den Einsatz in Energieabteilungen, Industrie- und Bergbauunternehmen, Hüttenwerken, Stahlwerken und Energieabteilungen anderer Unternehmen zur Durchführung von Gleichspannungsfestigkeitsprüfungen oder Gleichstromableitstromprüfungen an elektrischen Hochspannungsgeräten wie Zinkoxid-Überspannungsableitern, Stromkabeln, Transformatoren, Leistungsschaltern und Generatoren konzipiert.

1. Das Gehäuse verfügt über ein international standardisiertes Gehäuse, das sowohl für die vertikale als auch für die horizontale Montage geeignet ist.

2. Verwendet eine mittelfrequente Spannungsverdopplungsschaltung mit PWM-Pulsbreitenmodulationstechnologie und Hochleistungs-IGBT-Geräten.

3. Verfügt über eine umfassende Spannungsrückführung für eine hohe Ausgangsspannungsstabilität mit einem Welligkeitskoeffizienten von weniger als oder gleich 1 %.

4. Sanfte Spannungsregelung über den gesamten Bereich mit Feineinstellungsgenauigkeit kleiner oder gleich 0,5 %, Stabilität kleiner oder gleich 1 % und Spannungs-/Stromfehler von 1 % ±1 Ziffer.

5. Spannungserhöhungspotentiometer mit Null--Startfähigkeit.

6. 0.75Die UDC1mA-Funktionstaste erleichtert die Prüfung von Zinkoxid-Ableitern mit einer Genauigkeit von weniger als oder gleich 1 %.

7. Überspannungsschutz über Dip--Schalterkonfiguration für klare visuelle Anzeige, mit ±1 % Fehlertoleranz.

1. Ausgangsspannung: 120 kV

2. Ausgangsstrom: 5 mA

3. Ausgangsleistung 600 W

4. Spannungsmessgenauigkeit: 1,0 % (Vollausschlag) ± 1 Zeichen, maximale Auflösung 0,1 % kV

5. Aktuelle Messgenauigkeit: 1,0 % (Vollausschlag) ± 1 Zeichen, maximale Auflösung 0,1 % µA

6. Überspannungsgleichrichtungsgenauigkeit: Weniger als oder gleich 1,0 %

7.0.75 Umschaltgenauigkeit: Kleiner oder gleich 0,5 %

8. Welligkeitsfaktor: Kleiner oder gleich 0,5 %

9. Arbeitsweise: Intermittierender Dienst; 30 Minuten Nennlast;

10.fache Nutzung der Nennspannung: 10min
